Terreno em aclive ou declive assusta o comprador leigo. E, com razão, porque a maioria dos problemas estruturais observados em campo não nasce da fundação em si, mas do movimento silencioso do solo ao redor dela. Um talude que parecia estável em julho pode ceder em fevereiro, depois de três semanas de chuva contínua. Não é hipótese, é ocorrência recorrente em obras de encosta.

Este artigo trata de um assunto técnico: o tirante de solo, sua função em terrenos íngremes e por que ele costuma ser a resposta certa quando o talude não perdoa erro de projeto.

O que é, afinal, um tirante de solo

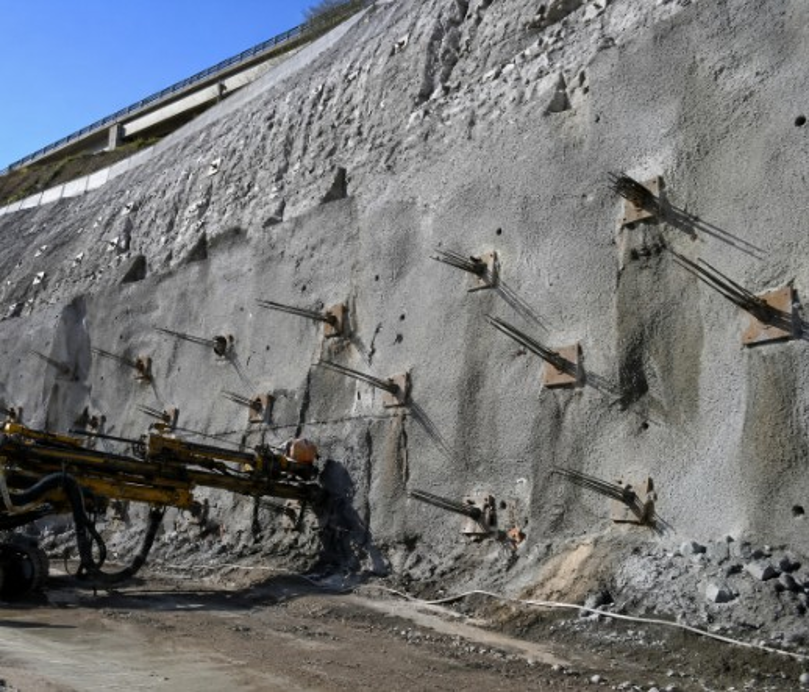

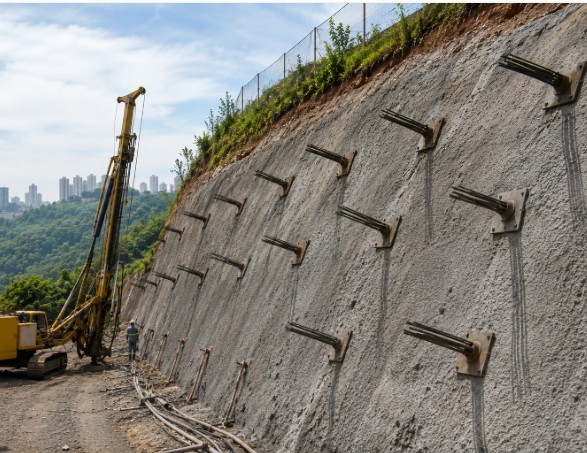

Um tirante de solo é um elemento de ancoragem que trabalha à tração. Ao contrário de soluções passivas, que só entram em ação depois que o solo já começou a se mover (e aí, convenhamos, o estrago em parte já está feito), o tirante recebe uma carga de protensão logo na instalação. Ele amarra a estrutura de contenção diretamente ao maciço resistente, antes mesmo de qualquer deslocamento perceptível.

Três partes compõem esse sistema, e vale entender cada uma delas porque a falha em qualquer uma compromete o conjunto inteiro. A cabeça do tirante é o dispositivo que transmite a carga de protensão à estrutura de concreto. O trecho livre é o segmento que se alonga sob carga, transferindo força até a zona resistente. E o trecho ancorado, o bulbo, é a parte injetada com calda de cimento responsável por distribuir os esforços de tração no solo ou na rocha.

Explicado assim, em três frases, parece simples. Na prática, calibrar corretamente o comprimento do trecho ancorado, considerando a geologia local e o nível freático, é onde a maior parte dos projetos malfeitos tropeça.

NBR 5629: não é burocracia, é a diferença entre segurança e sorte

A execução de qualquer obra de contenção com tirantes precisa seguir a NBR 5629:2018. Muita gente trata norma técnica como formalidade de escritório, algo que só interessa a quem carimba o projeto. A verdade nua e crua é que essa norma existe porque já houve rompimento de ancoragem, e rompimento de ancoragem em talude habitado não é estatística, é tragédia.

A norma exige, entre outros pontos:

• Sondagens de reconhecimento (SPT ou CPT) que atestem as propriedades reais do solo antes de qualquer definição de carga;
• Controle rigoroso da injeção, com fator água/cimento próximo de 0,5 em peso e injeção ascendente, para garantir aderência homogênea do bulbo;
• Ensaios de tração de recebimento em todos os tirantes, confirmando que a carga de projeto é atingida sem deformação residual inaceitável.

Existe alguma dessas etapas que pode ser pulada em nome de prazo? Não, e a razão é simples: o custo de corrigir um talude que já deu sinal de instabilidade é sempre maior do que o custo de investir corretamente desde a sondagem inicial.

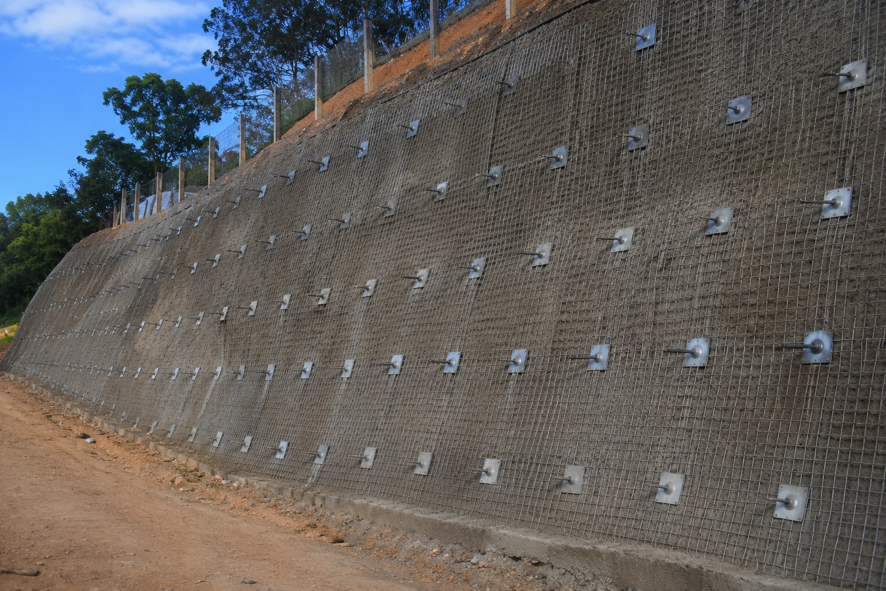

Tirante de solo ou solo grampeado: a confusão mais comum do canteiro

Essa dúvida aparece com uma frequência que já deixou de surpreender profissionais da área. Cliente chega com orçamento de solo grampeado na mão, pedindo para “adaptar” para tirante, sem entender que são técnicas com comportamento estrutural distinto. Grampo é passivo: só resiste quando o solo já se moveu um pouco e ativou o sistema. Tirante é ativo, protendido, trabalhando desde o primeiro dia.

Escolher errado aqui não é só questão de custo. É questão de o sistema funcionar ou não quando a chuva de verão testar o talude de verdade.

O planejamento geotécnico como valorização do terreno, não como despesa extra

Projeto de contenção com tirantes deve ser encarado como investimento, não como gasto emergencial. Terreno em declive que recebe cortina atirantada corretamente dimensionada deixa de ser um problema de engenharia e passa a ser área plenamente edificável. Isso elimina risco de embargo pela prefeitura e evita a desvalorização brutal que um laudo de instabilidade geotécnica costuma provocar em uma negociação imobiliária.

É justamente nesse ponto que empresas especializadas em geotecnia entram como parceiras estratégicas do projeto, e não apenas como executoras de uma etapa isolada. A RFS Engenharia trabalha exatamente nessa lógica preventiva: transformar topografia irregular em projeto seguro antes que o problema apareça, e não depois. Um detalhe que faz diferença na prática: a empresa não se limita à execução da obra. O desenvolvimento do próprio projeto de contenção, incluindo cálculo estrutural e dimensionamento das ancoragens, também faz parte do escopo, o que evita o desencontro comum entre quem projeta e quem executa.

O que impacta o custo (e o sucesso) de um projeto de tirantes

Poucos fatores pesam tanto no orçamento final quanto a geologia do terreno. Solos orgânicos ou argilas expansivas exigem ancoragens mais profundas, o que encarece a obra, mas reduzir o comprimento do bulbo para economizar em solo problemático é, honestamente, a receita mais rápida para um retrabalho caro.

O nível d’água também merece atenção redobrada. Quando há presença significativa de água no maciço, a instalação de drenos sub-horizontais, os chamados barbacãs, se torna necessária para aliviar a poropressão. Sem esse alívio, a pressão hidrostática compromete a aderência do bulbo, e aí o tirante mais caro do mundo não segura nada.

O acesso à obra completa esse trio de variáveis críticas: o porte do equipamento de perfuração depende diretamente da geometria do acesso ao terreno, e terrenos de acesso restrito (comuns, aliás, em encostas urbanas) exigem equipamentos compactos, o que impacta prazo e custo de mobilização.

Controle de qualidade: onde o projeto se prova (ou fracassa) na prática

Projeto bem calculado no papel não garante nada sozinho. A qualidade de uma obra de tirantes se define no controle tecnológico durante a execução. Em obras de maior porte, a instrumentação com inclinômetros é recomendada para monitorar qualquer movimentação lateral do maciço, mesmo depois da protensão concluída. Talude não avisa antes de se mover, mas o inclinômetro sim.

As etapas seguem uma sequência que não admite atalho: perfuração conforme a inclinação definida em projeto, montagem do tirante com bainha de proteção anticorrosiva, injeção com calda de cimento de alta resistência e, por fim, protensão através de macacos hidráulicos devidamente aferidos. Pular a calibração do macaco hidráulico, por exemplo, é um erro capaz de comprometer um ensaio de recebimento inteiro.

Erros que se repetem de projeto em projeto

Anos de acompanhamento de obras de contenção mostram que os problemas raramente vêm de falha de cálculo puro. O cálculo, em geral, está correto. O que costuma faltar é rigor na etapa de investigação de campo, e isso custa caro depois.

Dimensionar o bulbo com base em sondagem antiga, feita para outra finalidade, é um dos deslizes mais frequentes encontrados em auditorias de projeto. O solo muda, principalmente em terrenos que já sofreram algum tipo de movimentação de terra ou aterro anterior, e usar dado desatualizado é, na prática, projetar no escuro.

Outro ponto subestimado com frequência é a proteção anticorrosiva da bainha. Parece detalhe menor perto do cálculo estrutural, mas é justamente essa proteção que garante os 50 anos de vida útil mencionados adiante. Economizar nesse item para reduzir custo inicial é transferir o problema para daqui a quinze ou vinte anos, quando a corrosão já comprometeu parte da capacidade de carga do tirante.

Também é comum encontrar obras em que o ensaio de recebimento é tratado como formalidade burocrática, feito rápido demais, sem a paciência necessária para observar o comportamento do tirante sob carga sustentada. Esse ensaio existe justamente para detectar os problemas que não aparecem no cálculo de projeto, e ignorar isso anula boa parte da segurança que a técnica deveria oferecer.

Perguntas frequentes sobre tirantes de solo

Como saber se o terreno precisa de tirantes?

Se a declividade ultrapassa 30 graus, se há sinais visíveis de erosão ou se o projeto de construção vai exigir escavações profundas para criar patamares, a contenção com tirantes costuma ser necessária para garantir a estabilidade global. Não é regra fechada, mas é um bom sinal de alerta.

Qual a vida útil de uma cortina atirantada?

Executada conforme a NBR 5629, com proteção anticorrosiva adequada e drenagem eficiente, a vida útil acompanha a da própria estrutura de concreto armado, podendo passar de 50 anos com manutenção básica. Isso surpreende quem imagina que ancoragem é solução temporária.

É possível instalar tirante em solo com presença de água?

Sim, mas a técnica de injeção e o sistema de drenagem da cortina precisam ser adaptados à realidade do lençol freático local. O ponto crítico é evitar que a pressão da água comprometa a aderência do bulbo de ancoragem ao solo, o que exige projeto de drenagem bem pensado, não apenas o tirante em si.

Por que a experiência da equipe pesa tanto nesse tipo de obra?

Porque cálculo estrutural correto no papel não substitui leitura de campo. Alguns dos ajustes mais importantes acontecem depois de observar o comportamento real do solo durante a perfuração, algo que nenhuma sondagem prévia, por mais detalhada, consegue prever com cem por cento de precisão.

Uma reflexão final sobre risco e prevenção em terrenos íngremes

Trabalhar com contenção de encostas ensina uma lição que vale para qualquer obra: o custo da prevenção é sempre menor que o custo da correção. Parece óbvio dito assim, mas é impressionante quantos projetos ainda tratam a geotecnia como etapa secundária, algo para resolver “se sobrar orçamento”.

Não sobra orçamento depois que a encosta se move. Sobra laudo, sobra embargo, sobra prejuízo. Por isso o estudo geotécnico deveria entrar no cronograma antes do projeto arquitetônico estar fechado, e não como um remendo de última hora.

Para terrenos de declive acentuado ainda em fase de decisão entre grampo e tirante, ou mesmo para quem não sabe se precisa de contenção, vale conversar com quem calcula isso todos os dias. A diferença entre um talude estável por décadas e um talude que dá dor de cabeça em dois anos, na maioria das vezes, está exatamente nessa etapa inicial de decisão técnica.
