Todo projeto de contenção urbana chega, mais cedo ou mais tarde, numa encruzilhada: usar tirantes ou não usar. Não existe resposta pronta. Depende do solo, da vizinhança, da profundidade da escavação e, honestamente, de quanto o cliente está disposto a investir num sistema que, bem executado, praticamente elimina o risco de recalque nas construções ao lado.

Na prática de projeto da RFS Engenharia, o atirantamento raramente é indicado por conforto ou porque “é o que se faz”. A indicação surge quando os números da sondagem mostram que não há alternativa segura. É exatamente sobre isso que este texto trata: o que é atirantamento, como ele funciona de fato e, principalmente, quando ele deixa de ser opção e passa a ser obrigação técnica.

O que é atirantamento, na prática

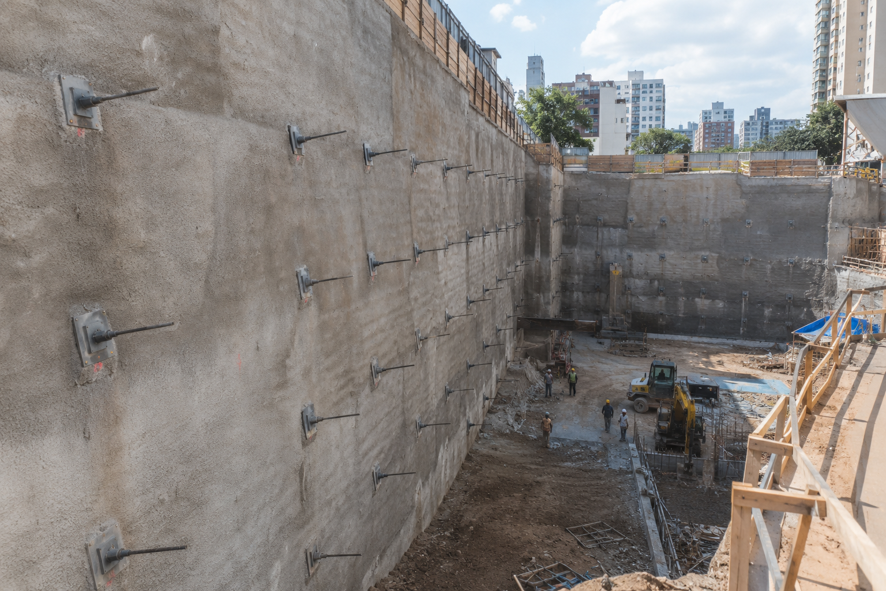

Atirantamento é um sistema de contenção que usa elementos tracionados — os tirantes — para transferir o empuxo do solo até uma camada de terreno resistente, localizada bem além da zona onde o maciço tende a romper. Em vez de a estrutura “aguentar o tranco” sozinha (como faz um muro gravitacional), ela puxa o próprio solo contra si mesma. É um jogo de tração, não de peso.

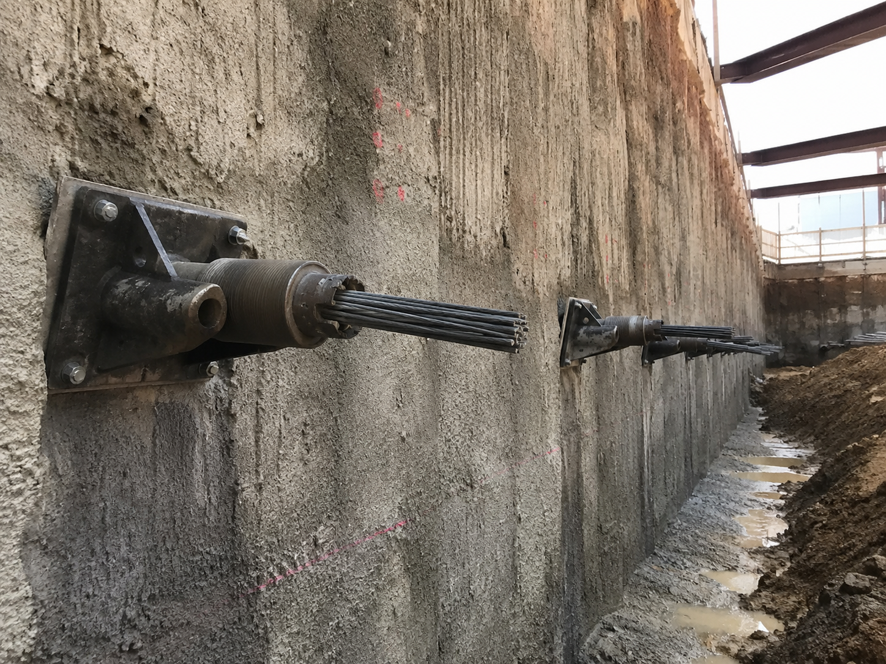

Cada tirante tem três trechos com funções distintas. A cabeça de ancoragem fica exposta, na face da parede, e é onde o macaco hidráulico aplica a carga. O trecho livre não tem aderência nenhuma com a calda de cimento ao redor — ele precisa se alongar livremente para acumular a tensão de projeto. Já o trecho ancorado, o bulbo, é injetado sob pressão numa camada firme, e é ali que a carga finalmente se dissipa no solo por atrito.

Simples de descrever, difícil de acertar. A diferença entre um projeto de atirantamento bem-sucedido e um problema jurídico com o vizinho está quase sempre na profundidade certa do bulbo e na qualidade da injeção.

Cortina atirantada, solo grampeado ou muro gravitacional: qual escolher?

Muita gente erra nisso: trata os três sistemas como intercambiáveis. Não são. Cada um resolve um problema diferente, e escolher errado custa caro — seja em concreto desperdiçado, seja em recalque na casa do vizinho.

Repare num detalhe que costuma passar batido: o solo grampeado só resiste depois que o terreno já se moveu um pouco — é um sistema passivo. A cortina atirantada trava o deslocamento antes mesmo de começar a escavação frontal, porque a protensão já está aplicada. Para quem tem prédio colado na divisa, essa diferença não é sutil. É tudo.

Situações em que o atirantamento deixa de ser opção

Existem situações — com base em obra, não em teoria de livro — em que simplesmente não há estrutura autoportante que resolva sem custo absurdo.

• Subsolos múltiplos em terrenos urbanos apertados, onde uma parede autoportante exigiria espessura e armação inviáveis financeiramente.
• Edificações vizinhas coladas na divisa, onde qualquer recalque diferencial vira ação judicial. A protensão prévia dos tirantes trava o solo antes da escavação avançar.
• Solos moles ou com baixo ângulo de atrito interno, com risco real de ruptura circular — nesse caso, os tirantes atravessam a superfície de ruptura e ancoram além dela, num horizonte competente.

Fora dessas situações, o atirantamento é um exagero de engenharia. Sim, ele funciona bem em quase tudo. Mas custa mais que grampeamento, exige ensaios individuais em cada tirante e demanda mão de obra especializada. Usar em terreno firme, com escavação rasa e sem vizinho colado, é queimar orçamento do cliente à toa.

Como a execução acontece, do furo ao ensaio final

A sequência executiva parece simples no papel. Na obra, cada etapa tem uma dezena de detalhes que decidem se o tirante vai funcionar por vinte anos ou falhar no primeiro ensaio.

Primeiro vem a perfuração, com equipamento rotopercussivo ou helicoidal, na inclinação definida em projeto — normalmente descendente, cruzando a zona de instabilidade do talude. Em seguida, insere-se o elemento metálico, cordoalhas de aço CP-190 RB ou barra de alta resistência, com centralizadores plásticos garantindo cobrimento uniforme.

Depois vem a injeção da calda de cimento, que preenche o bulbo e o trecho livre sob pressão controlada. Esse é o ponto que mais gera dor de cabeça depois: uma injeção mal feita compromete a proteção anticorrosiva e, anos depois, aparece como uma patologia difícil de corrigir sem refazer o tirante inteiro.

Só então a estrutura de contenção é concretada — em painéis sequenciais ou por concreto projetado — integrando-se à cabeça dos tirantes. E o processo termina, sempre, com a protensão via macaco hidráulico calibrado e o ensaio de recebimento, obrigatório em cem por cento dos tirantes segundo a norma brasileira.

O que a ABNT NBR 5629 realmente exige

A norma que rege projeto, execução e controle de tirantes no Brasil é a ABNT NBR 5629, e ela não deixa muita margem para improviso. Três pontos merecem atenção especial.

Primeiro, a classificação: tirantes provisórios, usados em contenções temporárias com vida útil inferior a dois anos, e tirantes permanentes, que precisam de dupla proteção anticorrosiva — bainha de polietileno corrugado preenchida com graxa especial ou calda de cimento. Confundir os dois na especificação é erro comum e caro de corrigir depois.

Segundo, os ensaios. A norma exige tanto ensaios de qualificação, que validam a capacidade de carga do terreno antes da produção em série, quanto ensaios de recebimento em cada tirante executado, monitorando o deslocamento elástico sob carga superior à de serviço.

Terceiro, os coeficientes de segurança, que ponderam a incerteza da resistência do terreno, a aderência entre aço, calda e solo, e a fluência sob carga constante ao longo do tempo — esse último fator, aliás, é subestimado com frequência em projetos apressados.

Por que instrumentar a obra depois que os tirantes já foram instalados

A verdade nua e crua é que projetar bem não basta. O solo não se comporta exatamente como o modelo previu — nunca se comporta —, e por isso a instrumentação geotécnica pós-obra deixou de ser luxo para virar item de responsabilidade civil.

Três instrumentos costumam ser usados rotineiramente em obras mais sensíveis:

• Inclinômetros, instalados em furos verticais atrás da contenção, para medir deslocamento horizontal em diferentes profundidades ao longo do tempo.
• Células de carga na cabeça dos tirantes, que registram perda ou acréscimo de tensão causado por movimentação do terreno.
• Marcos superficiais de recalque em calçadas e edificações vizinhas, com leitura topográfica de precisão milimétrica.

Quando um cliente pergunta se isso é realmente necessário, a resposta é sempre a mesma: instrumentação é o que separa uma obra que se defende sozinha, com dado técnico, de uma obra que vira disputa de peritos no tribunal.

Números que sustentam a técnica

Não é só opinião de quem trabalha com isso todos os dias. Os dados de campo confirmam o que a prática já mostrava.

Esse número de 70% de patologias ligadas à investigação preliminar deficiente é o que mais incomoda no mercado. Não é falha do tirante em si — é falha de quem economizou na sondagem para entregar orçamento mais barato. E quem paga essa conta, quase sempre, é o vizinho.

Patologias comuns e como evitar cada uma delas

Três problemas aparecem com uma frequência que deveria incomodar qualquer projetista.

A corrosão prematura do aço costuma vir de falha na injeção da calda ou rompimento da bainha em solos agressivos. A prevenção é chata e repetitiva: inspeção visual periódica, ensaios não destrutivos, sem atalho.

A perda de protensão por relaxação do aço acontece de forma gradual, quase imperceptível, até que um dia o deslocamento aparece na leitura da célula de carga. O aço de baixa relaxação é usado sempre que o orçamento permite, com reestiramento programado quando a instrumentação indica necessidade.

E existe a insuficiência do trecho ancorado, quando o bulbo acaba posicionado dentro da própria zona ativa de ruptura — um erro de projeto, não de execução. Só se evita com sondagem SPT e, em casos críticos, ensaio pressiométrico antes de fechar a cota do bulbo.

Perguntas frequentes

Qual a diferença entre tirante ativo e tirante passivo?
O tirante ativo recebe protensão pelo macaco hidráulico antes de entrar em serviço — ele já trabalha desde o primeiro dia. O passivo só resiste depois que o solo se move um pouco e induz tração no elemento metálico.

Quanto tempo leva a cura do bulbo antes da protensão?
A prática usual é uma janela de sete a quatorze dias, dependendo do cimento usado e da temperatura local, até a calda atingir resistência à compressão acima de 20 MPa. Protender antes disso é apostar contra o próprio projeto.

Preciso da autorização do vizinho para instalar tirantes na divisa?
Sim, sempre que o bulbo ultrapassar a projeção vertical da divisa do lote vizinho. Sem essa liberação, a saída é redesenhar o projeto com escoras internas ou cortina autoportante — mais caro, mas juridicamente seguro.

Quanto custa, em média, um projeto de atirantamento?
Varia demais para dar um número fechado aqui: profundidade da escavação, tipo de solo, quantidade de linhas de tirantes e se são provisórios ou permanentes mudam a conta inteira. O que dá para afirmar é que sai mais caro que solo grampeado e mais barato, no fim das contas, do que arcar com indenização por dano estrutural em terceiros.

Como é feito o ensaio de recebimento dos tirantes?
Aplica-se carga acima da de serviço com macaco hidráulico calibrado, medindo o deslocamento elástico do tirante em estágios sucessivos. Se o comportamento fugir da curva esperada, o tirante é rejeitado e substituído — sem exceção, é o que garante que o sistema todo funcione como projetado.

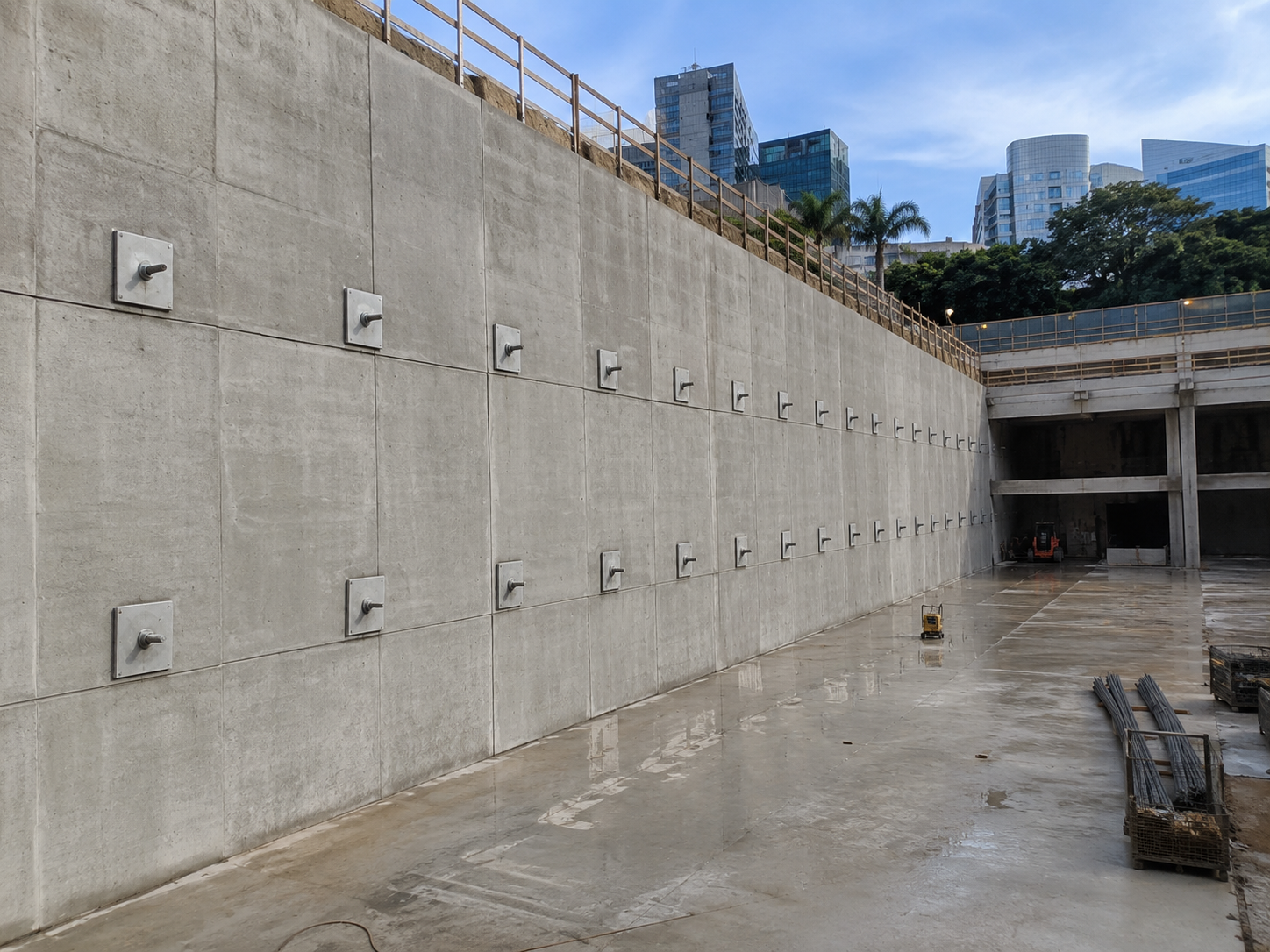

Um projeto de atirantamento bem feito não se nota. A escavação avança, o vizinho não sente nada, e a obra segue. É quando algo dá errado que todo mundo lembra que existia um cálculo por trás daquela parede.
