O dimensionamento correto e a execução rigorosa das instalações elétricas definem muito mais do que o funcionamento de uma edificação. Eles determinam a segurança do patrimônio, a conta de energia dos próximos vinte anos e, em última instância, a integridade de quem trabalha ou mora ali. Erro na infraestrutura elétrica costuma custar caro: atrasa o cronograma físico-financeiro, gera aditivos que ninguém previu e, nos casos graves, termina em sinistro, seja no canteiro, seja no prédio já entregue.

Para evitar esse desfecho, o planejamento da obra precisa mapear cada etapa da engenharia elétrica com as normas da Associação Brasileira de Normas Técnicas (ABNT), as regulamentações do Ministério do Trabalho e Emprego (MTE) e as exigências da concessionária local. Nas metodologias executivas adotadas pela RFS Engenharia, esse mapeamento começa antes da primeira escavação e só termina com a entrega da documentação As-Built e a emissão das Anotações de Responsabilidade Técnica (ART). Isso exige integração real entre os projetos arquitetônico, estrutural e eletromecânico, não uma costura de última hora.

Resumo do fluxo: canteiro provisório, infraestrutura definitiva e comissionamento formam três blocos que dependem uns dos outros. Pular ou improvisar um deles contamina os demais.

Fluxo integrado das instalações elétricas na engenharia

O papel da engenharia elétrica no planejamento de edificações

A infraestrutura elétrica ainda é tratada, em muita obra, como serviço de acabamento, aquele item que se resolve depois que a estrutura sobe. A verdade é que ela funciona como espinha dorsal da construção, e quem a deixa para o fim paga o preço em retrabalho.

Os números ajudam a dimensionar o problema. Estimativas do setor apontam que a falta de compatibilização entre projetos elétricos, hidráulicos e estruturais responde por até 12% dos custos com retrabalho na fase final da obra. Já a Associação Brasileira de Conscientização para os Perigos da Eletricidade (ABRACOPEL) associa sobrecargas e falhas em instalações mal dimensionadas a uma parcela expressiva dos incêndios em imóveis comerciais e residenciais no país.

O planejamento preventivo, conduzido por profissionais habilitados e inscritos no Sistema CONFEA/CREA, elimina quatro falhas recorrentes:

• Subdimensionamento de condutores: cabo com bitola menor que a necessária aumenta a resistência elétrica e aquece a linha (Efeito Joule). O resultado é desperdício de energia em forma de calor e envelhecimento acelerado da isolação.
• Falta de seletividade nas proteções: sem coordenação entre disjuntores, uma falha pontual derruba o quadro geral de distribuição (QDG) e para a operação inteira.
• Ausência de aterramento e de proteção humana: sem DR e sem barramentos de equipotencialização, o risco de choque grave para operadores e usuários deixa de ser teórico.
• Reprovação pela concessionária: quando o padrão de entrada executado diverge das normas vigentes, a ligação definitiva é recusada e a obra fica parada esperando energia.

Instalações elétricas temporárias em canteiros de obras (NR-18 e NR-10)

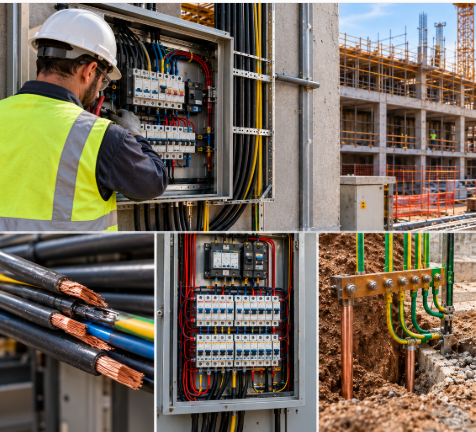

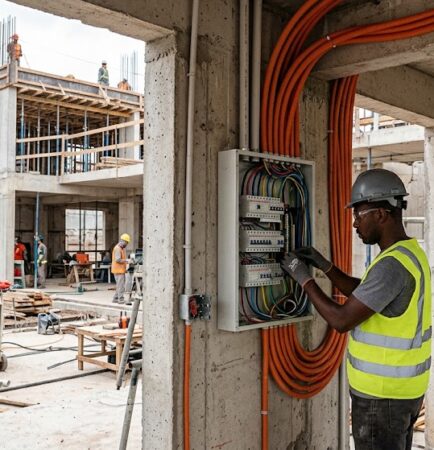

Antes de qualquer escavação ou da estrutura principal, o canteiro precisa de energia para máquinas, ferramentas, iluminação de segurança e área de vivência. É a fase em que mais se improvisa (extensão emendada com fita, quadro sem porta, cabo atravessando a passagem de carrinhos), e a Norma Regulamentadora 18 existe justamente para barrar esse tipo de gambiarra.

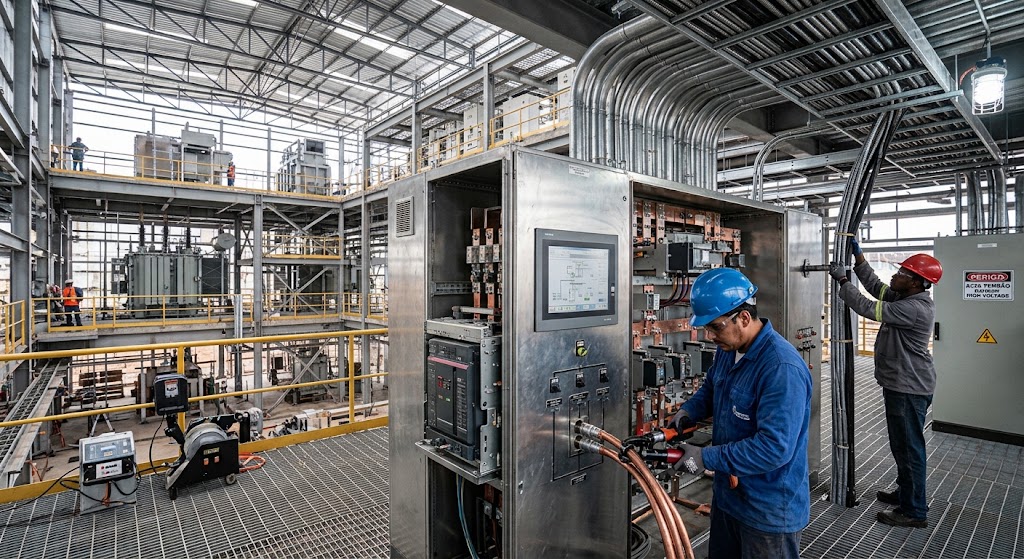

Principais sistemas das instalações elétricas definitivas

As instalações definitivas dividem-se em subsistemas interligados, que vão da média tensão aos circuitos de baixa e extrabaixa tensão. A leitura mais útil é seguir o caminho da energia: ela entra pela rede da concessionária, passa pela subestação, chega ao QDG e daí se ramifica para força, iluminação e sistemas especiais.

1. Entrada de energia, medição e média tensão

Quando a carga instalada ultrapassa o limite de fornecimento direto em baixa tensão (geralmente na faixa de 75 kW, com variação conforme a concessionária), a edificação passa a exigir subestação própria de média tensão, entre 13,8 kV e 34,5 kV. Três elementos merecem atenção:

• Padrão de entrada e medição agrupada: estrutura dimensionada para a demanda calculada, com caixas de medição, proteção geral e seccionamento.
• Subestações de transformação: equipadas com transformadores (os a seco levam vantagem pelo menor risco de incêndio e menor impacto ambiental), cubículos blindados com disjuntores a vácuo ou a gás SF6 e relés secundários de proteção.
• Grupos geradores e fontes auxiliares: energia de emergência acionada por chave de transferência automática (CTA) quando a concessionária falha, indispensável para bombas de recalque, iluminação de rota de fuga e elevadores de emergência.

2. Infraestrutura de passagem e distribuição eletromecânica

A infraestrutura de rotas organiza e protege fisicamente os condutores em todo o projeto. Eletrocalhas e leitos para cabos, em aço galvanizado a fogo ou pré-galvanizado, dominam garagens, subsolos e shafts industriais, onde circulam grandes feixes de condutores. Os eletrodutos, rígidos (aço galvanizado ou PVC pesado) ou flexíveis (corrugados reforçados), atendem os trechos menores e os subterrâneos.

Um detalhe que muita equipe esquece: pela ABNT NBR 5410, a taxa de ocupação interna dos condutores num eletroduto não deve passar de 40% da área útil transversal. Passou disso, a puxada de cabos vira sofrimento e a isolação paga a conta. As caixas de passagem e derivação, posicionadas em mudanças de direção e em trechos retos longos, existem para evitar exatamente esse estresse.

3. Painéis e quadros de distribuição

Os quadros dividem a carga em circuitos terminais e concentram os equipamentos de comando e proteção. O QDG é o painel principal, ligado ao transformador ou à medição geral, e alimenta os quadros parciais. O QDF (força) e o QDC (cargas) atendem pavimentos ou setores específicos. Por dentro, os barramentos de cobre eletrolítico precisam suportar a corrente nominal de projeto e resistir aos esforços mecânicos de um eventual curto-circuito, medidos em kA.

Proteção, aterramento e SPDA (ABNT NBR 5410 e NBR 5419)

Os sistemas de proteção resguardam a estrutura contra descargas atmosféricas e evitam curtos-circuitos e choques. Cada dispositivo tem função e norma próprias, e confundir uma com a outra é erro de projeto frequente.

Sistema de Proteção contra Descargas Atmosféricas (SPDA)

Projetado conforme a ABNT NBR 5419, o SPDA é obrigatório em boa parte das edificações residenciais, comerciais e industriais. O projeto atual prioriza as fundações como aterramento natural, e a estrutura se divide em três subsistemas:

• Captação: malhas condutoras no topo do prédio, hastes do tipo Franklin ou captação natural em estruturas metálicas da cobertura.
• Descida: uso preferencial das armaduras de aço de colunas e pilares de concreto armado, com continuidade elétrica garantida por solda exotérmica ou conectores específicos.
• Aterramento: malha subterrânea interligada ao redor da fundação, que dissipa a corrente na terra de forma homogênea e reduz as tensões de passo e de toque.

Dispositivos DR e DPS

O Dispositivo Diferencial Residual (DR) monitora a soma vetorial das correntes nos condutores de um circuito. Se detecta diferença superior a 30 mA (fuga para a terra ou através do corpo humano), seccionar o circuito leva milissegundos. A NBR 5410 o torna obrigatório em áreas molhadas, cozinhas, garagens, tomadas externas e lavanderias.

O Dispositivo de Proteção contra Surtos (DPS) desvia surtos transitórios causados por raios na rede ou por manobras de grandes motores. Divide-se em Classe I (descidas diretas de SPDA), Classe II (quadros QDG e QDF) e Classe III (proteção pontual de equipamentos sensíveis).

Instalações especiais e novas tecnologias

A engenharia elétrica atual precisa ir além da distribuição tradicional. Mobilidade elétrica, geração solar e sistemas de segurança já fazem parte do escopo de qualquer projeto sério, e prever a infraestrutura na fase de obra custa bem menos do que quebrar parede depois.

Cabeamento estruturado e comunicação

Para evitar interferências eletromagnéticas (EMI), cabos de dados, voz e automação devem correr em eletrodutos e calhas fisicamente separados dos cabos de energia. Nas redes de dados, o padrão é cabeamento UTP de alta velocidade (Categoria 6 ou 6A) e fibra óptica entre os shafts dos pavimentos.

O SDAI (Sistema de Detecção e Alarme de Incêndio) combina central inteligente, detectores ópticos de fumaça, acionadores manuais e sinalizadores audiovisuais, instalados conforme a ABNT NBR 17240 e as exigências do Corpo de Bombeiros local (AVCB).

Infraestrutura para carregadores de veículos elétricos

Pela ABNT NBR 17019, novos projetos residenciais e comerciais devem prever carga e infraestrutura dedicada para eletropostos: espaço nos quadros, eletrodutos exclusivos até as vagas e capacidade adicional no cálculo de demanda da subestação. Ignorar isso hoje é comprar uma reforma para amanhã.

Sistemas fotovoltaicos conectados à rede (on-grid)

Regidos pela ABNT NBR 16690, esses projetos exigem infraestrutura de passagem entre os módulos, no telhado ou na cobertura, e o inversor central, além de string boxes com fusíveis e DPS para corrente contínua.

Legislação, prontuário elétrico e documentação do As-Built

Terminar o lançamento dos condutores não encerra a obra. Para o imóvel ser considerado legalmente aprovado e liberado para uso, uma série de verificações e documentos precisa estar fechada:

• Anotação de Responsabilidade Técnica (ART): emitida por engenheiro eletricista registrado no CREA, atesta a responsabilidade sobre o projeto executado e a fiscalização do serviço.
• Desenhos As-Built: atualização completa de plantas e diagramas unifilares, refletindo com exatidão tudo o que mudou em campo durante a obra.
• Prontuário das Instalações Elétricas (PIE): pelo item 10.2.4 da NR-10, estabelecimentos com carga instalada acima de 75 kW devem manter prontuário com memoriais descritivos, laudos de aterramento e relatórios de inspeção periódica.
• Comissionamento e termografia: ensaios elétricos operacionais e inspeção com câmera termográfica em painéis e barramentos sob carga, para achar pontos quentes causados por conexões frouxas antes da entrega das chaves.

Ponto de atenção: a termografia é barata perto do que custa um barramento derretido seis meses após a entrega. Ainda assim, aparece como item opcional em muito orçamento.

Perguntas frequentes sobre instalações elétricas em obras

Quem é o profissional habilitado para elaborar e assinar o projeto elétrico de uma obra de engenharia?

Pela Resolução 218 do CONFEA e pelas diretrizes do CREA, o projeto elétrico e a responsabilidade técnica pelas instalações cabem ao engenheiro eletricista. Engenheiros civis têm atribuições restritas a instalações prediais de baixa tensão e pequeno porte. Obras com média tensão, subestações, SPDA complexo ou quadros industriais exigem ART assinada por profissional da engenharia de eletricidade.

Qual é a diferença entre instalações elétricas temporárias e definitivas em um canteiro de obras?

As temporárias alimentam o canteiro apenas durante a construção e seguem a NR-18 e a NR-10: caixas blindadas, conectores com grau de proteção IP adequado e proteção diferencial residual obrigatória. As definitivas formam o sistema permanente da edificação após o habite-se, dimensionadas pela ABNT NBR 5410 e pela NBR 14039 para suportar as cargas nominais ao longo de toda a vida útil do empreendimento.

Quando uma obra de engenharia precisa obrigatoriamente de uma subestação de média tensão?

Quando a demanda total calculada ultrapassa o limite de fornecimento em baixa tensão da concessionária local. Esse limite varia conforme a regulamentação regional, mas costuma girar em torno de 75 kW. Acima dele, o atendimento acontece em média tensão (13,8 kV a 34,5 kV) e exige transformadores dedicados dentro do imóvel.

O que é o Prontuário das Instalações Elétricas (PIE) e qual a sua exigência normativa?

É o conjunto documental exigido pela NR-10 para estabelecimentos com carga instalada superior a 75 kW. Reúne relatórios de auditoria técnica, diagramas unifilares atualizados, memoriais descritivos de aterramento e SPDA, laudos de termografia, procedimentos de segurança e comprovações de treinamento dos trabalhadores autorizados a operar os sistemas.

O DR é obrigatório em todos os circuitos de uma obra?

Em canteiros, a regra prática é proteger todas as tomadas com DR de alta sensibilidade (30 mA ou menos). Nas instalações definitivas, a NBR 5410 exige o dispositivo em áreas molhadas, cozinhas, garagens, lavanderias e tomadas externas. A recomendação de quem executa é ampliar a cobertura sempre que o custo permitir, porque o DR é a barreira mais barata contra o choque elétrico fatal.
