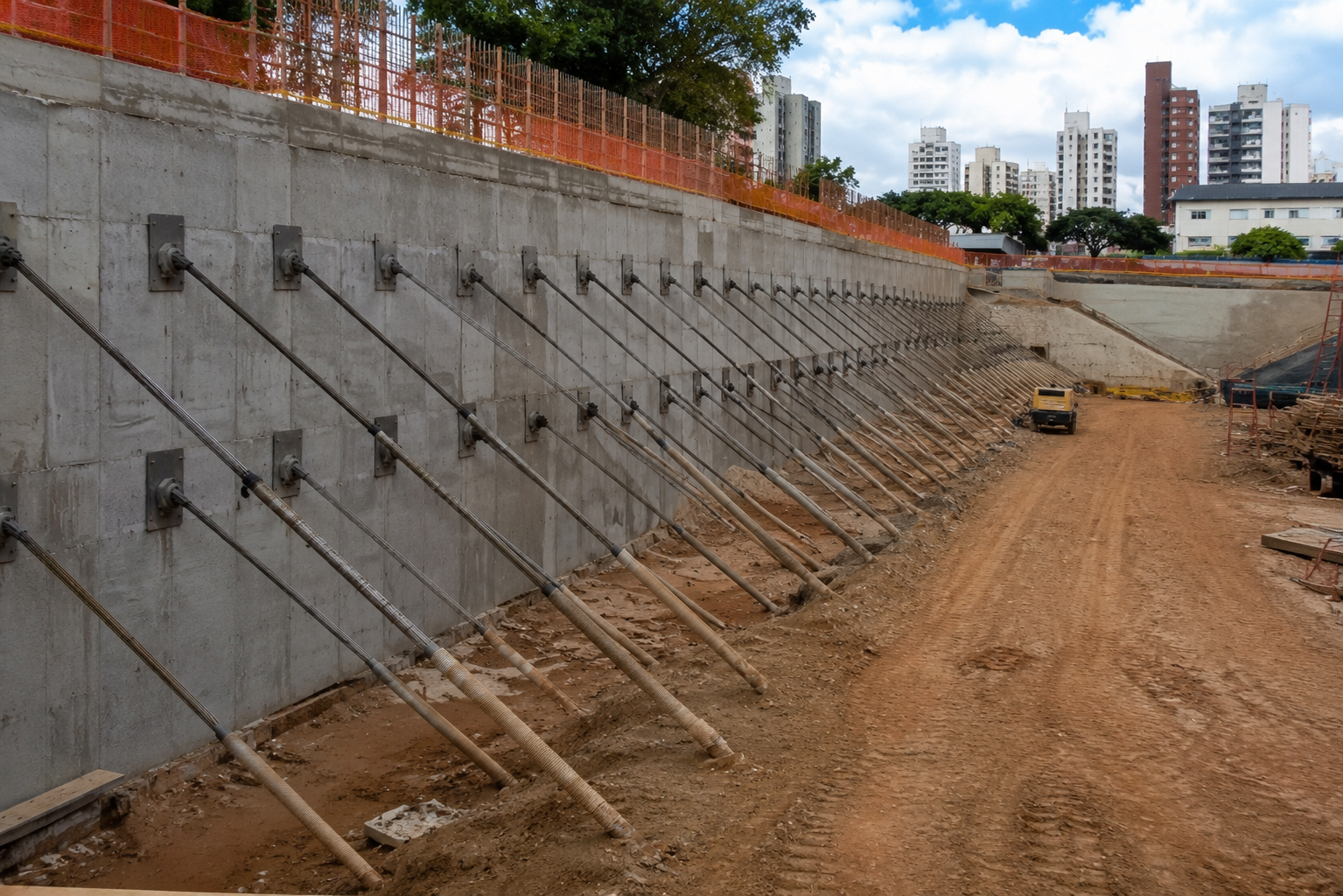

Quem já acompanhou de perto uma escavação profunda em área urbana sabe: o maior medo de qualquer engenheiro não é o solo em si, é o vizinho. Uma sapata rasa a três metros de distância, uma tubulação antiga, uma rua movimentada — qualquer deslocamento fora do previsto vira dor de cabeça, processo e, na pior das hipóteses, um prédio trincado. É justamente nesse ponto que o tirante de concreto protendido se diferencia de praticamente qualquer outra solução de contenção disponível hoje.

Na RFSengenharia, esse é um dos sistemas mais empregados em projetos de estabilização de taludes e subsolos, e não por modismo: é porque ele ataca o problema pela raiz, antes mesmo de o solo começar a se mover. Ao longo deste artigo vou explicar o mecanismo, a anatomia do sistema, as etapas executivas conforme a NBR 5629 e por que, em obras lindeiras a edificações sensíveis, essa costuma ser a escolha mais segura — não a mais barata, friso, mas a mais segura.

O que diferencia um tirante protendido de uma contenção comum

A maioria das estruturas de contenção que conhecemos — cortinas em balanço, solo grampeado, escoramentos metálicos sem pré-carga — funciona de um jeito meio contraintuitivo: elas só “trabalham” depois que o solo já se moveu um pouco. É um comportamento passivo. O terreno empurra, a estrutura resiste, e nesse processo sempre sobra alguma deformação residual.

O tirante protendido inverte essa lógica. Ele aplica uma pré-carga de tração antes da escavação avançar, comprimindo o maciço e a cortina de concreto de forma ativa. Na prática, isso significa que o solo nunca chega a entrar naquele estado de tensão ativa que geraria deslocamento — ele fica mantido próximo da condição de repouso, o que, para quem trabalha com fundações vizinhas sensíveis, é uma diferença e tanto.

Honestamente, boa parte dos problemas que vejo em obras mal projetadas vem exatamente daí: alguém escolheu uma solução passiva num terreno onde não havia margem nenhuma para deslocamento. E aí não adianta reforçar depois.

Como a carga se transfere do macaco hidráulico até o solo

O funcionamento mecânico do tirante segue, de forma resumida, três movimentos de força. Primeiro, o macaco hidráulico aplica tração na extremidade externa do cabo, e essa força percorre todo o trecho livre até chegar ao bulbo de ancoragem, onde a tensão axial do aço se converte em cisalhamento na interface entre a calda de cimento e o solo (ou rocha) ao redor. Depois, essa reação retorna para a cabeça de ancoragem, apoiada na cortina, aplicando ali uma compressão que se contrapõe diretamente ao empuxo de terra. E por fim, com a pré-carga estabilizada, forma-se um efeito de arco de pressões no maciço — o solo fica confinado e praticamente não perde seu módulo de deformabilidade original.

É um ciclo simples de descrever, mas que exige rigor absoluto em campo. Um erro de inclinação de perfuração, uma injeção mal executada, e todo esse equilíbrio de forças fica comprometido.

Anatomia do sistema: das partes que ninguém vê às que sustentam tudo

Um tirante bem executado é, no fundo, um conjunto de peças de alta performance trabalhando em conjunto. O trecho ancorado — o bulbo — fica posicionado além da zona crítica de ruptura e transfere a carga por atrito lateral, geralmente com comprimento entre 3 e 12 metros (passar muito disso costuma trazer ganho marginal, já que a distribuição de tensões ao longo do bulbo não é linear). Já o trecho livre atravessa a massa de solo instável sem transmitir esforço nenhum para ela: as cordoalhas ficam isoladas por bainhas individuais de PEAD preenchidas com graxa anticorrosiva, o que permite ao aço se deformar elasticamente sem atrito parasitário durante a protensão. A norma recomenda um mínimo de 4 metros para esse trecho, e raramente vejo projetos que fujam muito disso.

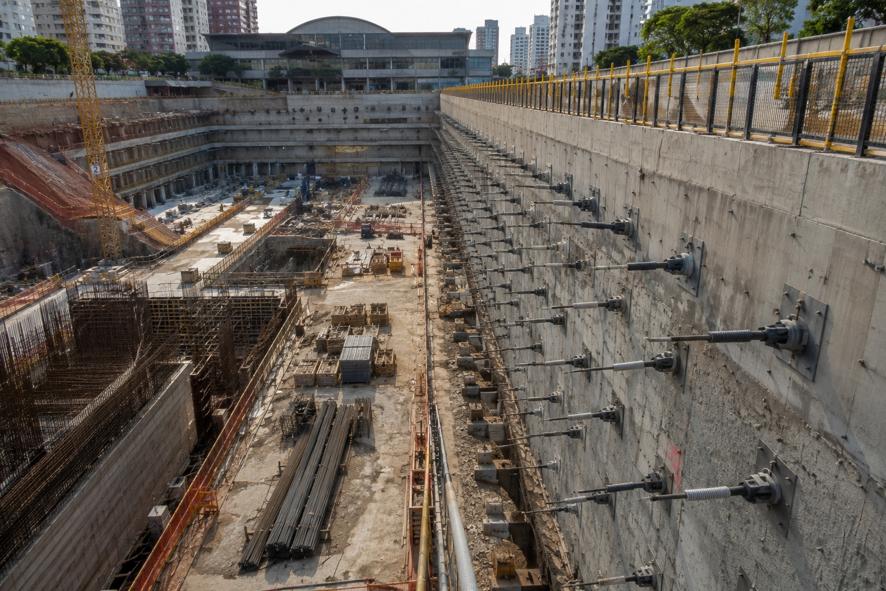

Na cabeça de ancoragem é onde a engenharia fica mais visível: bloco usinado em aço de alta resistência, placa de distribuição para evitar punção do concreto, cunhas bipartidas que travam mecanicamente o cabo, e um trompete de vedação que conecta tudo ao trecho livre. Nada disso é opcional — cada componente tem uma função estrutural específica, e a ausência ou má execução de qualquer um deles compromete o conjunto inteiro.

Quanto ao material de tração, a escolha mais comum no mercado brasileiro recai sobre cordoalhas CP-190 RB, com resistência característica de 1900 MPa e baixa relaxação, em diâmetros de 12,7 mm ou 15,2 mm. Barras de aço liga também aparecem em projetos que exigem mais rigidez flexional ou reajustes de carga frequentes.

Proteção anticorrosiva: aqui não existe meio-termo

Um erro que vejo com certa frequência é subestimar a proteção anticorrosiva em tirantes definitivos. A diferença entre um sistema provisório e um definitivo não é cosmética — ela determina se a estrutura vai durar dois anos ou cinquenta.

Não é exagero nenhum dizer que essa tabela sozinha já justifica a diferença de custo entre os dois sistemas.

Execução em campo: as seis etapas que a NBR 5629 exige

A execução começa pela perfuração, com diâmetros entre 75 e 150 mm e inclinação geralmente entre 15° e 45°, definida para evitar interferências subterrâneas e alcançar horizontes geotécnicos mais resistentes. Em solo instável, entra revestimento metálico ou fluido estabilizante; em rocha, perfura-se a ar comprimido com martelo de fundo.

Depois vem a montagem: as cordoalhas são cortadas no comprimento total de projeto, centralizadores plásticos garantem o alinhamento a cada 1,5 metro no trecho ancorado, e — se o projeto previr pós-injeção — instala-se um tubo com válvulas manchete espaçadas de meio a um metro. A injeção primária preenche o espaço anelar com calda de cimento (fator água/cimento entre 0,45 e 0,50), e, quando aplicável, a pós-injeção seletiva rompe essa bainha inicial com água sob alta pressão para depois injetar calda a pressões de 2 a 4 MPa. É essa etapa, aliás, que mais expande o diâmetro efetivo do bulbo e aumenta a resistência ao cisalhamento — quem pula ou faz mal essa fase perde capacidade de carga sem nem perceber até o ensaio.

A cura do aglomerante leva entre 5 e 14 dias com cimento convencional (podendo cair para 3 a 5 dias com cimento de alta resistência inicial), e só depois disso o tirante pode ser tracionado. A protensão em si segue protocolos rígidos de incrementos e decrementos de carga, com três tipos de ensaio previstos em norma: o básico, para determinar a capacidade última do bulbo em tirantes de teste; o de desempenho, aplicado em cerca de 5% a 10% dos tirantes da obra; e o de recebimento, obrigatório em 100% dos elementos antes da incorporação definitiva. Por fim, cravam-se as cunhas e mede-se o recuo — tipicamente entre 3 e 6 mm — que precisa ser descontado do cálculo do trecho livre.

Cálculo, segurança e as perdas de protensão que ninguém pode ignorar

A carga de trabalho de um tirante é limitada por dois critérios simultâneos: a resistência do aço (não pode ultrapassar 60% da resistência característica à tração) e a capacidade geotécnica do bulbo, que exige um fator de segurança mínimo de 1,75 em estruturas provisórias e 2,00 em definitivas. A carga última do bulbo, por sua vez, é estimada pelo produto entre o perímetro do bulbo, o comprimento ancorado e a resistência unitária de cisalhamento da interface solo-calda — valores normalmente obtidos por ensaios de campo ou tabelas empíricas calibradas.

O ponto que costuma pegar projetista de primeira viagem é o das perdas de protensão. Elas existem sempre, e ignorá-las é receita para um tirante que “nasce” com carga de projeto e, meses depois, já não sustenta mais tanto assim. As perdas imediatas vêm do escorregamento das cunhas no momento do cravamento, da deformação elástica do concreto quando vários tirantes são protendidos em sequência no mesmo painel, e do atrito residual no trecho livre. Já as perdas diferidas se acumulam ao longo da vida útil: relaxação do aço (entre 2,5% e 3,5% após mil horas, no caso das cordoalhas de baixa relaxação), fluência e retração do concreto, e a fluência do próprio solo — que em argilas moles e siltes plásticos pode, em casos extremos, inviabilizar o uso do sistema se a taxa de deformação ultrapassar o limite normativo.

Somadas, essas perdas costumam variar entre 12% e 22% da carga inicial de protensão. Qualquer projeto que não preveja essa margem na carga de incorporação está, na prática, subdimensionado.

Tirante protendido comparado a outras soluções de contenção

Não existe solução geotécnica universalmente melhor — existe a solução certa para cada terreno e cada vizinhança. Ainda assim, quando o critério é controle de deslocamento em áreas urbanas densas, o tirante costuma sair na frente da maioria das alternativas.

O que salta aos olhos nessa comparação é a combinação entre alta capacidade de carga e nenhuma interferência no canteiro — algo que o escoramento metálico, por exemplo, simplesmente não entrega, já que suas escoras diagonais ocupam justamente o espaço onde as máquinas precisariam circular.

O que os números do setor mostram

Levantamentos com inclinômetros digitais em contenções urbanas mostram reduções de 75% a 90% no deslocamento horizontal máximo quando se compara cortinas tirantadas a estruturas passivas de solo grampeado em terrenos argilosos e silto-arenosos. Enquanto o solo grampeado costuma apresentar deslocamento médio da ordem de 0,35% da altura escavada, a cortina ancorada por tirantes mantém esse número abaixo de 0,08%.

Do ponto de vista de cronograma, a ausência de escoras internas também pesa: a movimentação livre de máquinas costuma elevar em até 40% a taxa diária de remoção de terra, e o prazo da fase de infraestrutura cai, em média, de 25% a 35%. E há um dado que considero o mais relevante de todos para quem decide projeto: mais de 92% dos sinistros geotécnicos em escavações profundas estão ligados à ausência de pré-carga ativa em contenções próximas a fundações rasas, ou à falta dos ensaios de recebimento previstos em norma. Quando esse protocolo é seguido à risca em 100% dos tirantes, o índice de falha por arrancamento do bulbo cai para menos de 0,02%.

Um caso real: subsolo de quatro pavimentos em Belo Horizonte

Vale trazer um exemplo concreto de aplicação. Em um projeto de subsolo com quatro pavimentos e 14 metros de profundidade em Belo Horizonte, o terreno apresentava um perfil bem característico da região: solo maduro argilo-arenoso até 7,5 metros, solo residual jovem com micaxisto alterado entre 7,5 e 11 metros, e saprolito de alta resistência abaixo disso. O desafio era que a escavação tangenciava um edifício de oito pavimentos apoiado em sapatas rasas a apenas 2,5 metros de profundidade — o limite de deslocamento tolerado no topo da contenção foi fixado em 5 mm, um número bem apertado para uma escavação dessa magnitude.

A solução adotada foi uma cortina de 30 cm com três linhas de tirantes definitivos, variando de 4 a 6 cordoalhas por linha e cargas de incorporação entre 400 e 650 kN, com bulbos ancorados no solo residual e no saprolito através de pós-injeção de alta pressão. O resultado final: deslocamento horizontal máximo de 2,8 mm, 44% abaixo do limite estabelecido, e recalque zero registrado no edifício vizinho. As células de carga instaladas em 10% das cabeças acusaram uma perda diferida de apenas 14,2% após um ano — dentro da faixa esperada e sinal de que o maciço havia estabilizado por completo.

Perguntas que aparecem com frequência

Qual a real diferença entre tirante provisório e definitivo? Basicamente, vida útil e sistema de proteção. O provisório atende obras de até 24 meses, com proteção simplificada; o definitivo precisa durar décadas e exige dupla proteção contínua contra corrosão, com encapsulamento completo do aço.

Como se verifica se o trecho livre está funcionando corretamente? Durante o ensaio, compara-se o alongamento medido com o valor teórico calculado pela Lei de Hooke. Se o trecho livre equivalente ficar abaixo de 80% do previsto, houve atrito parasitário; se passar de 110%, é sinal de escorregamento no bulbo.

E se o tirante falhar por fluência excessiva no ensaio? Nesse caso, ele não pode ser incorporado com a carga original. As saídas mais comuns são reduzir a carga de trabalho (instalando tirantes complementares para compensar) ou realizar uma nova fase de injeção de alta pressão para adensar o solo ao redor do bulbo.

Por que a pré-carga permite cortinas mais delgadas? Porque ela altera favoravelmente o diagrama de momentos fletores da estrutura, reduzindo os picos de momento tanto no vão quanto nos apoios. Isso viabiliza seções mais esbeltas — de 50 cm para 25 a 30 cm — e corta a taxa de armadura de flexão em até 40%.

O que é corrosão sob tensão fraturante e como se evita? É um fenômeno em que o aço de alta resistência, sob tração constante e exposto a agentes agressivos como cloretos e sulfatos, desenvolve microtrincas que evoluem para ruptura frágil, sem aviso prévio. A prevenção passa por isolamento impermeável total: graxa isenta de ácidos, bainha contínua de PEAD sem furos e calda de cimento com baixíssimo teor de cloretos.

O tirante de concreto protendido não é a solução mais barata do mercado, e quem promete isso provavelmente está cortando etapa em algum lugar do processo — geralmente na proteção anticorrosiva ou nos ensaios de recebimento, que são justamente os pontos que garantem segurança a longo prazo. Mas para obras em áreas urbanas densas, com vizinhos sensíveis e limites de deslocamento apertados, dificilmente existe alternativa técnica melhor.

Se há uma lição que tiro da experiência acumulada em projetos assim, é que o rigor na etapa de ensaios não é burocracia — é o que separa uma contenção segura de um sinistro evitável. Investigação geotécnica detalhada, proteção anticorrosiva compatível com a vida útil da obra, protocolo de ensaios seguido à risca em 100% dos tirantes e instrumentação contínua durante toda a escavação: isso não é luxo, é o mínimo para quem trabalha perto de estruturas que não podem se mover nem um milímetro além do previsto.
