Presso-ancoragem em obras de contenção: como funciona o sistema na prática
A estabilização de encostas e a retenção de escavações profundas em área urbana não admitem improviso. Alguns milímetros de deslocamento na divisa bastam para abrir fissuras no prédio vizinho, e o custo de reparar esse dano costuma superar o da própria contenção.
A presso-ancoragem nasceu justamente para controlar esse risco. Ela representa a evolução dos tirantes injetados: em vez de preencher o furo por gravidade ou com pressão baixa, o sistema aplica injeções pressurizadas, em etapas, por trechos selecionados do bulbo. O solo ao redor é adensado, a aderência cresce e o tirante passa a trabalhar com cargas bem maiores.
Como a presso-ancoragem se diferencia do tirante convencional
Entender a diferença exige olhar o que acontece dentro do terreno. No tirante comum, a calda escoa pelo furo e ocupa o espaço que encontra, sem alterar o solo de forma relevante. Na presso-ancoragem, a pressão rompe a bainha primária, penetra nos poros e fraturas e expande a seção do bulbo. O resultado é um elemento mais curto para a mesma carga, o que reduz perfuração, calda e prazo.
Em obras geotécnicas complexas, a RFS Engenharia desenvolve projetos de contenção integrados, que unem análise computacional, especificação rigorosa de materiais e acompanhamento executivo alinhado às normas técnicas brasileiras. A abordagem importa porque a ancoragem só entrega o desempenho previsto quando projeto, injeção e ensaio são tratados como um conjunto.
| Parâmetro geotécnico | Tirante convencional (injeção única) | Presso-ancoragem (alta pressão) |
|---|---|---|
| Pressão de injeção | Abaixo de 0,5 MPa | 1,5 a 4,0 MPa |
| Ganho de aderência | Padrão da interface solo-nata | 35% a 60% acima do padrão nominal |
| Controle de válvulas | Injeção global no tubo | Injeção setorizada por válvulas manchete |
| Carga típica de trabalho | 200 a 400 kN | 500 a 1.200 kN ou mais |
| Redução de deformações | Moderada | Até 75% de redução de deslocamento |
Os números da tabela variam conforme o tipo de solo e o projeto, mas a ordem de grandeza se mantém: a injeção pressurizada praticamente dobra ou triplica a capacidade de carga disponível por tirante.
Fundamentos físicos e transferência de carga
Um tirante de presso-ancoragem leva o esforço de tração aplicado na cabeça da estrutura até camadas profundas e estáveis do terreno. Para isso, a ancoragem se divide em três partes, cada uma com função própria:
- Cabeça de ancoragem: elemento posicionado na face da contenção (cortina de concreto, viga horizontal ou bloco metálico), que transmite a carga de protensão à estrutura.
- Trecho livre (Ll): comprimento em que o aço fica isolado do solo por uma bainha plástica. Ele se deforma elasticamente na protensão e leva a carga direto ao trecho ancorado, sem transferir esforço indesejado às camadas superficiais.
- Trecho ancorado ou bulbo (La): comprimento em profundidade onde a calda de cimento é injetada sob pressão e solidariza o aço ao maciço de solo ou rocha.
A capacidade do tirante pode ser estimada pela tensão de cisalhamento na interface entre o solo e o bulbo:
Rult = π · Db · La · qs
Rult: resistência última ao arrancamento (kN). Db: diâmetro equivalente do bulbo expandido (m). La: comprimento do trecho ancorado (m). qs: resistência unitária ao cisalhamento da interface solo-cimento (kPa).
Aqui está o ponto central da técnica. A presso-ancoragem atua sobre duas variáveis da fórmula ao mesmo tempo: aumenta o diâmetro do bulbo (Db) e eleva a resistência de interface (qs), porque adensa o solo e preenche vazios vizinhos. Aumentar só o comprimento, como fazem soluções menos refinadas, resolve o problema com muito mais furo e muito mais custo.
Etapas executivas da presso-ancoragem
A execução exige rigor operacional. Falha na injeção ou pressa na cura da calda compromete a segurança da obra inteira, e esse tipo de erro raramente aparece no dia seguinte, o que o torna mais perigoso.
1. Perfuração geotécnica
A perfuração usa perfuratrizes hidráulicas rotopercussivas ou rotativas, com revestimento metálico contínuo quando o terreno tem baixa coesão ou nível d’água. A inclinação do furo costuma variar de 15° a 30° em relação à horizontal, o que evita interferências e busca camadas com maior suporte mecânico.
2. Montagem e instalação da armação
A armação é formada por cordoalhas de aço de alta resistência (grau 1900/2100 MPa) ou barras de aço de alta liga. Junto ao elemento tracionado vai o tubo manchetado (tube-à-manchette), com válvulas de borracha dispostas a cada 0,50 m ou 1,00 m ao longo do trecho ancorado.
3. Bainha primária e injeção de alta pressão
Primeiro vem a bainha: calda de cimento preenche o espaço anelar entre o tubo e a parede do furo, por gravidade ou baixa pressão. Após a pega inicial, geralmente entre 12 e 24 horas, um obturador duplo é inserido no tubo manchetado.
Então começa a injeção multiestágio, com pressões de 1,5 a 4,0 MPa. A pressão rompe a bainha, expande o solo e forma um bulbo de maior aderência. O ciclo pode ser repetido em fases de reinjeção até que a capacidade de carga prevista seja atingida.
4. Protensão e incorporação da carga
Com a calda curada (mínimo de 7 dias para cimento ARI, ou conforme o projeto), o tirante é protendido com macaco hidráulico monofilar ou multifilar. A carga entra em estágios programados, de modo a medir as deformações elásticas e plásticas e confirmar que o tirante alcança a carga de incorporação projetada.
O que a ABNT NBR 5629:2018 exige
A ABNT NBR 5629:2018 (Tirantes ancorados no terreno: projeto e execução) fixa os requisitos mínimos de segurança, cálculo e controle executivo. Ela classifica os tirantes pela vida útil prevista, e a distinção tem consequência direta no custo e na proteção contra corrosão.
- Tirantes provisórios: estabilizam a obra durante a escavação, com vida útil de até 2 anos e proteção anticorrosiva simplificada.
- Tirantes permanentes: acompanham a vida útil da estrutura (acima de 2 anos) e pedem dupla proteção contra corrosão, como tubos de PEAD corrugado preenchidos com graxa ou calda anticorrosiva.
Economizar na proteção de um tirante permanente é um dos erros mais comuns do setor. A corrosão age em silêncio, dentro do terreno, e o problema só aparece quando a contenção já perdeu carga.
Provas de carga obrigatórias
A norma exige testes em campo para validar a capacidade real dos tirantes. O ensaio de qualificação leva o conjunto até a ruptura ou ao limite de tração do aço, para determinar os coeficientes de segurança reais do solo. O ensaio de recebimento, por sua vez, é aplicado a 100% dos tirantes e confirma que a carga de projeto é suportada sem fluência (creep) acima dos limites normativos.
| Tipo de ensaio | Amostragem mínima | Carga máxima aplicada | Objetivo principal |
|---|---|---|---|
| Básico (qualificação) | Mínimo de 3 por perfil de solo distinto | 1,5 × carga de trabalho | Determinar a carga última do conjunto solo-tirante |
| Adequabilidade | Conforme a variabilidade geotécnica | 1,4 × carga de trabalho | Validar parâmetros executivos e de injeção |
| Recebimento | 100% dos tirantes da obra | 1,2 a 1,3 × carga de trabalho | Medir a fluência e liberar a incorporação da carga |
Presso-ancoragem comparada a outras soluções de contenção
Escolher a técnica certa depende de comparar o comportamento de cada sistema, e não apenas o preço por metro quadrado de parede.
Presso-ancoragem e solo grampeado
O solo grampeado usa chumbadores passivos e concreto projetado. Os grampos só trabalham depois que o solo se movimenta, ou seja, a estabilização depende de um deslocamento inicial. A presso-ancoragem, ao contrário, é ativa: aplica pré-carga no maciço e impede a movimentação desde o primeiro momento. Em escavações junto a edifícios, vias públicas e tubulações rígidas enterradas, a diferença decide o projeto.
Presso-ancoragem e cortinas de estacas secantes ou pranchas
Estacas secantes trabalham essencialmente à flexão, como vigas em balanço, o que pede diâmetros grandes e longo embutimento no solo. Com tirantes de presso-ancoragem, a cortina vira uma estrutura hiperestática apoiada. O momento fletor cai, a parede pode ser mais esbelta e o consumo de concreto e aço diminui.
Aplicações práticas em engenharia civil
A técnica se justifica onde cargas elevadas ou geometria desfavorável desafiam a estabilidade do maciço:

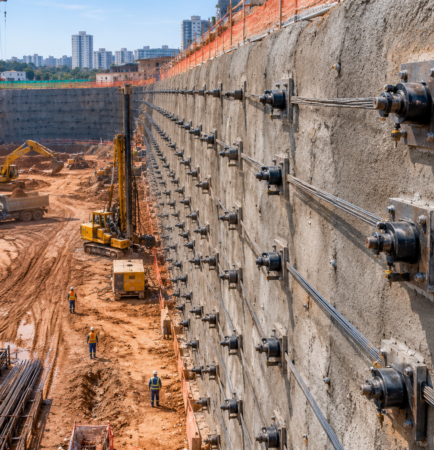

- Subsolos de edifícios urbanos: permitem escavação vertical na divisa do lote, sem perder área útil nos pavimentos de garagem.

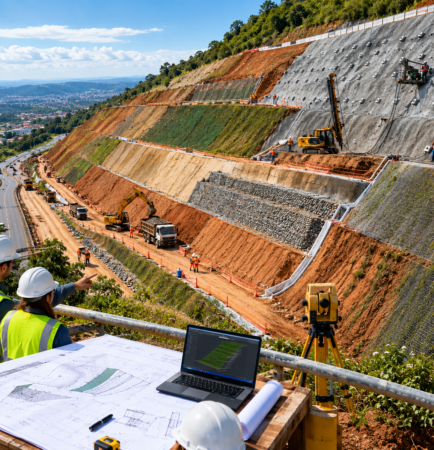

- Taludes de rodovias e ferrovias: previnem escorregamentos em cortes de estrada e preservam a trafegabilidade em períodos chuvosos.
- Lajes de subpressão: tirantes verticais combatem o empuxo ascendente da água em estruturas abaixo do lençol freático e evitam a flutuação do fundo da edificação.
- Reforço de contenções antigas: recuperam cortinas com sinais de instabilidade ou que precisam suportar sobrecargas não previstas no projeto original.
Qualquer uma dessas aplicações começa na investigação do terreno. Ensaios SPT, CPTu e sondagens rotativas fornecem os parâmetros que sustentam o dimensionamento dos tirantes, e projeto sem sondagem adequada é, na prática, uma aposta.
Perguntas frequentes sobre presso-ancoragem
Qual a diferença entre tirante provisório e definitivo?
A diferença está na durabilidade e na proteção contra corrosão. O provisório dá suporte temporário durante a construção, por até 2 anos. O definitivo é dimensionado para toda a vida útil da estrutura e exige proteção dupla, com bainhas de polietileno de alta densidade (PEAD) preenchidas com resina, graxa especial ou calda de cimento contínua.
Como a NBR 5629 orienta as provas de carga?
A norma determina que todos os tirantes da obra passem por ensaios de recebimento, com cargas incrementais aplicadas por macacos hidráulicos aferidos. Também exige ensaios básicos de qualificação em amostragem representativa do terreno, para medir limites de fluência e certificar que a ancoragem suporta os esforços previstos sem perda progressiva de tensão.
Quando usar presso-ancoragem em vez de solo grampeado?
A presso-ancoragem é indicada em escavações profundas e em terrenos que não toleram deslocamentos horizontais, pois os tirantes protendidos aplicam carga ativa. O solo grampeado é uma solução passiva, adequada quando pequenos deslocamentos da encosta são aceitáveis e a geometria permite aplicar o concreto projetado gradualmente.
Qual o impacto da pressão de injeção na capacidade de carga?
A elevação controlada da pressão, geralmente entre 1,5 MPa e 4,0 MPa, leva a calda aos poros e fraturas do solo. O terreno ao redor do furo é adensado, a seção do bulbo se expande e a resistência ao cisalhamento da interface solo-cimento pode subir até 60%, o que permite ancoragens mais curtas com maior capacidade de carga.
Quantas fases de reinjeção um tirante pode receber?
O número depende do solo e da carga exigida. Em geral, o projeto define fases sucessivas pelas válvulas manchete, e cada ciclo só avança depois da pega da calda anterior. Reinjetar sem critério pode fraturar o terreno e perder pressão, por isso o volume e a pressão de cada fase precisam ser registrados e comparados ao previsto em projeto.
